O diafragma ("Quanta luz?")

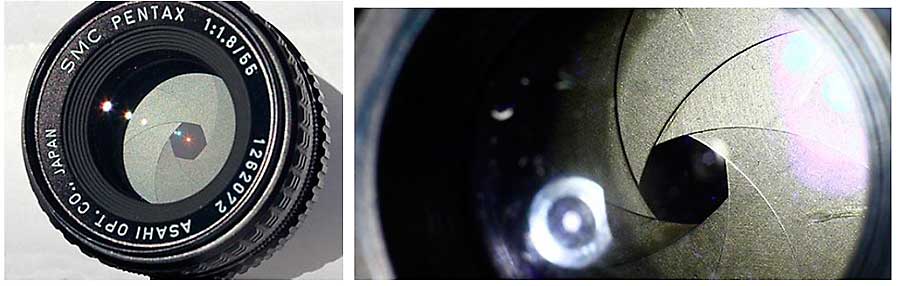

O diafragma é um componente presente nas objetivas cuja funçío é regular a quantidade de luz que passará pelas lentes e incidirá sobre o plano focal, sensibilizando assim o sensor. Ele é formado por uma série de finas lâminas móveis, metálicas ou plásticas, dispostas em círculo. Quanto mais fechadas estiverem estas lâminas, menos luz chegará ao sensor. Seu funcionamento é idêntico à  íris em nossos nossos olhos, que abre ou fecha a pupila permitindo a passagem de mais ou menos luz, de acordo com a sua intensidade no ambiente.



Se o diafragma não estiver corretamente ajustado, a imagem poderá ficar...
>> Muito clara, ou superexposta, quando o diafragma muito aberto permite que luz excessiva chegue ao sensor/filme ou
>> Muito escura, ou subexposta, quando o diafragma muito fechado evita que a quantidade correta de luz chegue ao sensor/filme.

O valor correto a ser aplicado na abertura do diafragma dependerá de vários fatores:
>> A quantidade de luz existente na imagem a ser fotografada.
>> O efeito desejado pelo fotógrafo (nível de nitidez, saturaçío das cores, profundidade de campo, superexposiçío ou subexposiçío intencional, etc).
>> O ajuste da velocidade de obturaçío, ou "tempo de exposiçío".
>> O ajuste de sensibilidade.
>> O uso de filtros de correçío de luz, como polarizadores.

Observaçío: Em celulares e algumas câmeras digitais mais simples, o diafragma pode ser substituído por controles eletrí´nicos que ajustam a sensibilidade do sensor ou o brilho da imagem, escurecendo ou clareando a cena digitalmente. Este é um recurso simulado (às vezes, baseado em software), e não consegue realizar os mesmos efeitos dos recursos óticos tradicionais presentes em câmeras ou objetivas mais avaní§adas, como o controle da Profundidade de Campo.

A escala de aberturas do diafragma

Há uma escala internacional, padronizada, que determina a quantidade de luz que passa pela objetiva, chamada de Escala de números F ou F-Stop. Quanto MENOR o número f, MAIOR é a abertura do diafragma, e dessa forma, MAIOR será a quantidade de luz presente no interior da câmera. Por outro lado, quanto MAIOR o número f, MENOR é a abertura do diafragma, portanto, MENOR será a quantidade de luz presente no interior da câmera.

Escala padronizada dos "números f":
1 - 1.4 - 2 - 2.8 - 4 - 5.6 - 8 - 11 - 16 - 22 - 32 - 45 - 64

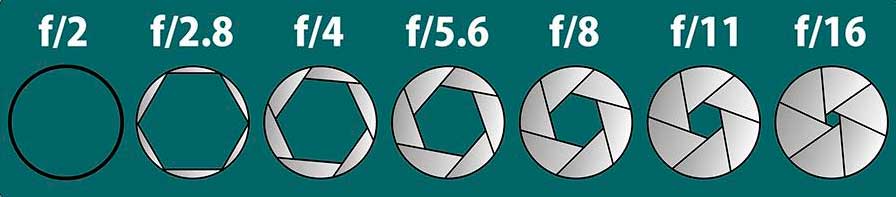

Exemplo das aberturas do diafragma e seus valores


Estes números são o resultado de uma equação matemática que determina uma RAZÃO O DE PROGRESSÃO (daí o uso da letra-símbolo "f", que representa essa razão na matemática), e leva em consideraçío as dimensões da objetiva (comprimento, diâmetro das lentes, distância entre objetiva e sensor, etc). Cada número (chamado de PONTO DE DIAFRAGMA) identifica uma determinada abertura das lâminas, que por consequência, permite a passagem de uma certa quantidade de luz. A cada ponto FECHADO (por exemplo, quando se muda de f/8 para f/11) permite-se que entre na câmera apenas a METADE da luz que havia na abertura anterior. A cada ponto ABERTO (por exemplo, quando se muda de f/11 para f/8), permite-se o DOBRO de luz que havia na abertura anterior. Podemos considerar o valor f/5.6 como ponto central dessa escala.

Curiosidades:
>> Estudos mostram que o olho humano funciona à  abertura média de f/8 em locais de luz intensa e f/2 em locais escuros.
>> Um dos motivos da excelente visão noturna de alguns animais, como corujas e felinos, é a grande abertura das suas àris, que aumenta a sensibilidade aos menores sinais de luz.

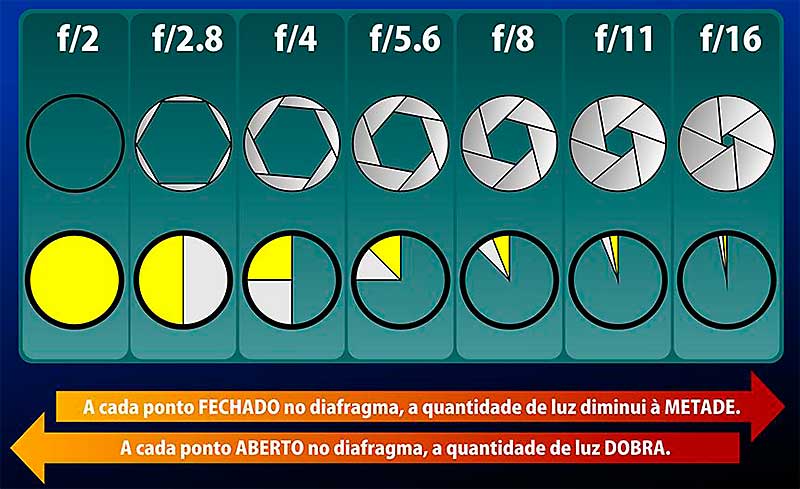

Relaçío "DOBRO / METADE" entre a abertura do diafragma e a quantidade de luz atingindo o sensor


Pontos intermediários na escala

Muitas vezes, ajustar a objetiva para dobrar ou dividir pela metade a luz é um tanto excessivo. Pode ser que um pequeno ajuste fino seja suficiente para obter a exposiçío correta. Para isso, a grande maioria das objetivas traz uma escala de números "f" onde cada ponto é dividido em dois ou três pontos intermediários, garantindo maior precisão e um controle superior sobre a luz. Com estes pontos, é possível aumentar o diminuir a luz em quantidades menores do que "dobro" ou "metade".

Escala de meio-ponto intermediário do diafragma, ou simplesmente "meio ponto de diafragma"

Escala de terí§o de ponto intermediário do diafragma, ou simplesmente "terí§o de ponto de diafragma"



As escalas de "meios-pontos" e "terí§os de ponto" dão ao fotógrafo uma ampla possibilidade de ajustes delicados, que permitem resolver com mais sensibilidade as necessidades de fotometria. à‰ importante notar que algumas lentes ou câmeras mais antigas não possuem este recurso, possuindo somente a numeraçío padrão da escala, também chamada de "ponto cheio" ou "ponto completo".

Efeitos da abertura do diafragma na luminosidade da foto

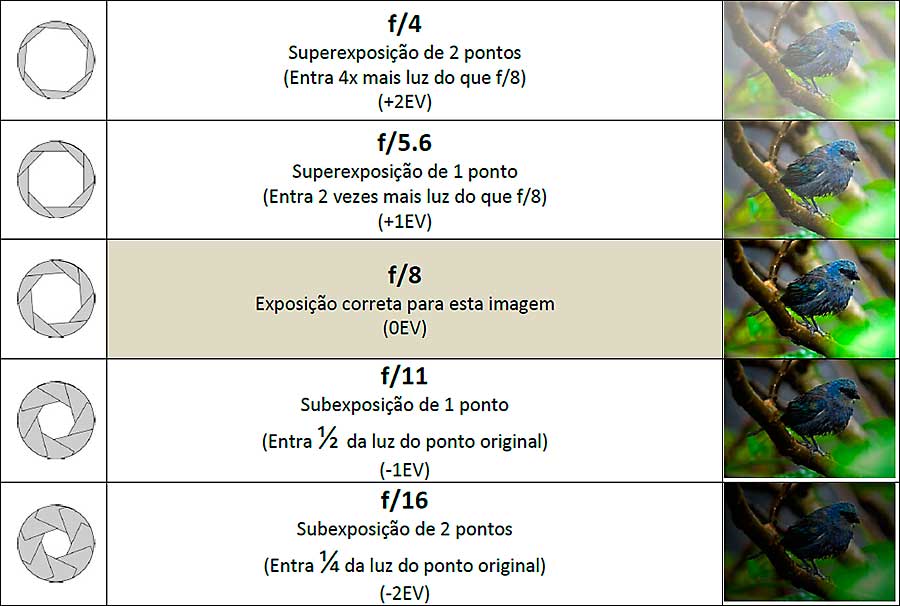

Considerando que a foto deste exemplo tenha sido adequadamente exposta com a abertura de f/8, veja o resultado hipotético da mesma cena em aberturas diferentes:
